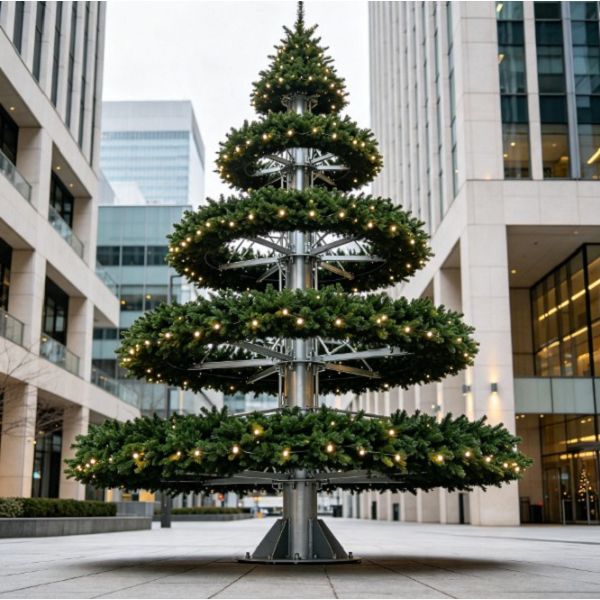

Σχεδιασμένο για-δημόσιες αρχιτεκτονικές εκθέσεις μεγάλης κλίμακας, αυτό το δομοστοιχειωτό στοιβαζόμενο χριστουγεννιάτικο δέντρο χρησιμοποιεί μια προοδευτική δομή δακτυλίου πολλαπλών επιπέδων που επιτρέπει σε ανεξάρτητα τμήματα να φωλιάζουν διαδοχικά σε ένα κεντρικό φορτίο-που φέρει χαλύβδινο ιστό, μειώνοντας απότομα-τον χρόνο εγκατάστασης και τον όγκο{4} της εγκατάστασης στον ιστότοπο.
Βασικά δομικά χαρακτηριστικά
Βασικά δομικά χαρακτηριστικά
Ένθετος χώρος αποθήκευσης:Οι κωνικές βαθμίδες χωρίζονται σε επίπεδους-δαχτυλίους συσκευασίας που φωλιάζουν ο ένας μέσα στον άλλο, μειώνοντας την εφοδιαστική επιστροφών και τον όγκο της αποθήκης έως και 60%.
Διαβάθμιση κλιμάκωσης:Κάθε βαθμίδα διαθέτει μια υπολογισμένη γεωμετρική κλίση για τη διατήρηση μιας ακριβούς γωνίας κώνου χωρίς δομική χαλάρωση.
Εργαλείο-Ελεύθερη στοίχιση:Οι αρθρώσεις-επεξεργασμένης με μηχανική επεξεργασία-και-πείρου ευθυγραμμίζουν τις μονάδες αυτόματα κατά το χαμήλωμα, εξαλείφοντας τη χειροκίνητη μέτρηση γωνίας.
Ολοκληρωμένος δομικός πυρήνας
Βαρύς-ιστός μετρητή:Η κεντρική κατακόρυφη στήλη χρησιμοποιεί σωλήνες από δομικό χάλυβα με παχύ-τοιχώματα που έχουν σχεδιαστεί για να αντέχουν φορτία ανέμου πολλαπλών-κατευθύνσεων σε ανοιχτές εξωτερικές πλατείες.
Φόρτωση-Βάσης διανομής:Οι συγκολλημένες χαλύβδινες πλάκες βάσης στερέωσης μεταφέρουν το νεκρό βάρος και τη δυναμική διάτμηση του ανέμου ομοιόμορφα στο έδαφος χωρίς να απαιτούνται μπουλόνια αγκύρωσης δαπέδου.
Αντι-Κλείδωμα περιστροφής:Οι μηχανικές-βίδες και οι ακίδες ασφάλισης βαρύτητας- εμποδίζουν την ανεξάρτητη περιστροφή της βαθμίδας που προκαλείται από ρεύματα HVAC εσωτερικού χώρου ή θύελλες εξωτερικού χώρου.
Μηχανική Ταχείας Ανάπτυξης
Μειωμένη απαίτηση πληρώματος:Μια διαμόρφωση 9-μέτρων απαιτεί πλήρωμα συναρμολόγησης 3 ατόμων αντί για ομάδα ξάρτια 6 ατόμων, που καθοδηγείται από σπονδυλωτά τμήματα.
Προ-Ενσύρματο τροφοδοτικό λεωφορείο:Κάθετα κανάλια διανομής ρεύματος διατρέχουν την κεντρική στήλη με καλώδια βύσματος-και-παιξίματος, αφαιρώντας τις μπερδεμένες εξωτερικές γραμμές.
Περονοφόρο όχημα-Έτοιμη βάση:Οι ενσωματωμένες τσέπες ανύψωσης στο θεμελιώδες πλαίσιο επιτρέπουν την ασφαλή μετακίνηση της πλήρως συναρμολογημένης κάτω βαθμίδας χρησιμοποιώντας τυπικά μηχανήματα αποθήκης.
Τεχνικές Προδιαγραφές
|
Τεχνική Παράμετρος |
Πρότυπο προδιαγραφών |
|
Διαθέσιμα ύψη |
6m, 9m, 12m, 15m (Προσαρμοσμένο έως 25m) |
|
Διάμετροι βάσης |
2,8m (6m ύψος) έως 6,5m (15m ύψος) |
|
Υλικό πλαισίου |
δομικός ανθρακούχο χάλυβας Q235B / Q355B |
|
Πάχος τοιχώματος ιστού |
Δομική ανοχή 4mm έως 8mm |
|
Υλικό φυλλώματος |
Μίγμα 100% Virgin Grade PVC/PE |
|
Επιβράδυνση πυρκαγιάς |
Πιστοποίηση NFPA 701, DIN 4102-B1 |
|
Αντίσταση στον άνεμο |
Έως 24 m/s παρατεταμένο φορτίο ανέμου |
|
Ηλεκτρική Είσοδος |
110V–240V AC (24V DC εσωτερικός δίαυλος) |
|
Προστασία εισόδου |
Ζώνες και λυχνίες LED για εξωτερικούς χώρους με αξιολόγηση IP65 |
Εμπορικές Εφαρμογές
Shopping Mall Atriums:Μεγιστοποιεί τον κατακόρυφο εναέριο χώρο σε πολυ-κέντρα λιανικής πώλησης, ενώ διατηρεί ανεμπόδιστα τα εδάφη-επίπεδα μονοπάτια πεζών.
Δημοτικές Πλατείες:Αντέχει στις δύσκολες χειμερινές καιρικές συνθήκες σε ανοιχτές δημόσιες ζώνες, ενώ φιλοξενεί υψηλή πυκνότητα κίνησης θεατών.
Lobbies & Hospitality Ξενοδοχείου:Προσαρμόζεται σε τυπικές πόρτες διπλής εισόδου-με φωλιασμένο δακτύλιο, αποφεύγοντας τις δομικές τροποποιήσεις του τοίχου κατά τη φόρτωση-στο εσωτερικό.
Τερματικά μέσα μεταφοράς:Αναπτύχθηκε σε αίθουσες αναχωρήσεων αεροδρομίων και σιδηροδρομικούς κόμβους με ψηλά ταβάνια- με αυστηρή συμμόρφωση με τη δημόσια ασφάλεια και την έξοδο πυρκαγιάς.
Ανάλυση δομικών πλεονεκτημάτων
Αυτό-Κλείδωμα βαρύτητας στο κέντρο
Η κωνική γεωμετρία του κεντρικού ιστού οδηγεί κάθε κατερχόμενο δακτύλιο σε ένα κλειδωμένο γεωμετρικό κέντρο, εξαλείφοντας την έκκεντρη κατανομή φορτίου.
Κατανεμημένη διάτμηση ανέμου
Η σχεδίαση του στοιβαζόμενου δακτυλίου κατανέμει την πλευρική δύναμη ανέμου σε πολλαπλούς συμπλεκόμενους κόμβους κολάρου σε όλο το ύψος του ιστού.
Ανεξάρτητη Αντικατάσταση Επιπέδων
Οι μεμονωμένοι δακτύλιοι διακλάδωσης μπορούν να αποσυναρμολογηθούν και να αντικατασταθούν ανεξάρτητα εάν καταστραφούν, αποφεύγοντας την ανάγκη απόρριψης ενός ολόκληρου συγκολλημένου μισού τμήματος.
Υλικά & Πρότυπα Κατασκευής
Πρωτεύον πλαίσιο:Εξωτερική και εσωτερική επίστρωση από γαλβανισμένο ανθρακούχο χάλυβα εν θερμώ-για να αποφευχθεί ο σχηματισμός σκουριάς σε παράκτια ή χιονισμένα περιβάλλοντα υψηλής-υγρασίας.
Κατασκευή υποκαταστήματος:Πυρήνες από γαλβανισμένο χαλύβδινο σύρμα υψηλής-εφελκυσμού τυλιγμένες με{{1}επιβραδυντικές φλόγας βελόνες PVC διαμορφωμένες από μήτρες έγχυσης CNC.
Συνδετήρες και σύνδεσμοι:Βίδες από χάλυβα υψηλής αντοχής 8,8, κατεργασμένες με αντιδιαβρωτικό φινίρισμα επιφανειών Dacromet.
Καλώδιο καλωδίωσης:Καλωδίωση από χαλκό{0}}επιβραδυντικό στη φλόγα που περικλείεται σε κρύο-ανθεκτικό ελαστικό περίβλημα έως -30 μοιρών χωρίς ρωγμές στο τζάκετ.
Ενσωματώσεις φωτισμού & διακόσμησης
Ενσωμάτωση φυλλώματος LED:Εργοστασιακά-υφαντά-φώτα χορδών LED ευρείας γωνίας ενσωματωμένα απευθείας στις άκρες των κλαδιών, μειώνοντας-την εργασία στο τύλιγμα του ιστότοπου κατά 80%.
Δυνατότητα χαρτογράφησης pixel:Διευθυνσιοδοτούμενοι κόμβοι LED DMX512 RGB ενσωματωμένοι για συγχρονισμένες εκπομπές φωτός πρόσοψης μέσων και δυναμικό οπτικό προγραμματισμό.
Χωρητικότητα κρέμασης στολιδιού:Ενισχυμένες υπο-κατασκευές διακλάδωσης σχεδιασμένες για να υποστηρίζουν έως και 1,5 kg κρεμαστών διακοσμητικών μενταγιόν ανά γραμμικό μέτρο.
Επιλογές θερμοκρασίας χρώματος:Ζεστό λευκό (2700K), Ψυχρό λευκό (6000K), RGB Full Color και προσαρμοσμένο Pantone-ταίριαξε με στατικό χρώμα φυλλώματος.
Ροή εργασιών εγκατάστασης και συναρμολόγησης τοποθεσίας
Φάση 1: Ισοπέδωση θεμελίωσης:Τοποθετήστε το βαρύ-πλαίσιο βάσης από χάλυβα μετρητή σε μια επίπεδη επιφάνεια. στάθμη χρησιμοποιώντας κοχλωτά πατώματα ισοπέδωσης και επαλήθευση αλφάδις.
Φάση 2: Ανέγερση ιστού:Βιδώστε κατακόρυφα τμήματα ιστού από χάλυβα διαδοχικά στη φλάντζα βάσης χρησιμοποιώντας ένα δυναμόκλειδο βαθμονομημένο σε καθορισμένα όρια τάσης.
Φάση 3: Στρώση δακτυλίου:Ανυψώστε τη βαθμίδα του δακτυλίου βάσης χρησιμοποιώντας ένα μηχανικό βαρούλκο ή κολάρο ανύψωσης γερανού, σύρετε πάνω από τον ιστό και πέστε στους πείρους εντοπισμού βαρύτητας-. Επαναλάβετε προς τα πάνω.
Φάση 4: Σύνδεση ηλεκτρικού λεωφορείου:Συνδέστε αδιάβροχους-συνδέσμους γρήγορου κουμπώματος από κάθε επίπεδο στην κάθετη γραμμή κορμού του πυρήνα. πραγματοποιήστε δοκιμές συνέχειας και φορτίου κυκλώματος.
Επιλογές προσαρμογής
Κλιμάκωση διαστάσεων
Προσαρμοσμένες αυξήσεις ύψους (7,5m, 11m) και μη τυποποιημένα ίχνη βάσης για να ταιριάζουν σε περιορισμένες αρχιτεκτονικές κατόψεις.
Προσθήκες Δομικής Μηχανικής
Προσαρμοσμένα πακέτα υπολογισμού έρματος και πιστοποίησης σφραγισμένα από δομικούς μηχανικούς για συγκεκριμένους τοπικούς αιολικούς και σεισμικούς κώδικες.
Παραλλαγές πυκνότητας φυλλώματος
Ρυθμιζόμενος αριθμός βελόνων ανά κλαδί (που κυμαίνεται από 120 άκρες έως 220 άκρες ανά κλαδί 50 cm) για πυκνότερη οπτική αδιαφάνεια.
Ολοκλήρωση εταιρικής επωνυμίας
Προσαρμοσμένες δομικές κορυφές κορυφής, ενσωματωμένα πάνελ λογότυπων μήτρας LED και ιδιόκτητες-σειρές ταιριάσματος χρώματος φυλλώματος pantone.
Βελτιστοποίηση συσκευασίας και μεταφοράς
Nesting Stack Pallets:Οι δακτύλιοι διακλάδωσης στοιβάζονται κάθετα μέσα στους κλωβούς μεταφοράς{0}}εξαγωγής χάλυβα, μειώνοντας το CBM κατά 55% σε σύγκριση με τους άκαμπτους κώνους.
Προστασία από την υγρασία-Προστασία φραγμού:Μεμονωμένες βαθμίδες τυλιγμένες σε βιομηχανική ελαστική μεμβράνη και αποξηραμένες σακούλες φραγμού υγρασίας για την πρόληψη της διάβρωσης κατά τη διάρκεια της μεταφοράς στον ωκεανό.
Βελτιστοποίηση κοντέινερ:Ένα τυπικό δοχείο High Cube μήκους 40 ποδιών φιλοξενεί έως και τρία πλήρη συγκροτήματα δέντρων 9 μέτρων, συμπεριλαμβανομένων πλαισίων και στραγγαλιστικών πηνίων.
Επισήμανση εξαρτημάτων:Κόψτε με λέιζερ-ετικέτες ID από ανοξείδωτο χάλυβα που επικολλώνται σε κάθε δομικό δακτύλιο και τμήμα πλεξούδας για να ταιριάζουν με τα σχήματα της μηχανικής διάταξης κατά την άφιξη.
Συχνές Ερωτήσεις
Ε: Τι εξοπλισμός απαιτείται για τη συναρμολόγηση ενός στοιβαζόμενου δέντρου 12 μέτρων;
Α: Απαιτείται ηλεκτρικός ή χειροκίνητος ανυψωτήρας αλυσίδας τοποθετημένος σε προσωρινό γερανοφόρο όχημα για να ανυψώσει τους δακτυλίους της ανώτερης βαθμίδας στον κεντρικό ιστό. Δεν απαιτείται βαρύς εξοπλισμός συγκόλλησης ή κοπής στην τοποθεσία-.
Ε: Πώς χειρίζεται το σύστημα τα δυνατά φορτία ανέμου σε ανοιχτές υπαίθριες πλατείες;
Α: Ο δομικός σχεδιασμός ενσωματώνει υπολογιζόμενες πλάκες έρματος υπολογισμένου βάρους-που τοποθετούνται σε βάσεις στήριξης, μαζί με υψηλά-πάχη εφελκυσμού από χάλυβα τοιχώματος που έχουν δοκιμαστεί για σταθερότητα διάτμησης ανέμου έως 24 m/s.
Ε: Είναι οι ηλεκτρικές συνδέσεις ανθεκτικές στις καιρικές συνθήκες-για συνεχή χειμερινή λειτουργία;
Α: Όλες οι πλεξούδες διανομής ρεύματος, τα βύσματα και οι κόμβοι LED διαθέτουν αδιάβροχες υποδοχές με βιδωτό κλείδωμα IP65-που έχουν σχεδιαστεί για να αποτρέπουν την είσοδο υγρασίας κατά τη διάρκεια βροχής και χιονοθύελλας.
Ε: Μπορούν να παραγγελθούν ανταλλακτικά δαχτυλίδια εάν ένα τμήμα καταστραφεί κατά τη μεταφορά;
Α: Ναι. Επειδή κάθε βαθμίδα κατασκευάζεται με αρθρωτές ανοχές εναλλαξιμότητας, οι ακριβείς ανταλλακτικοί δακτύλιοι μπορούν να παραγγελθούν ξανά-με αναφορά στον σειριακό αριθμό-αποκοπής λέιζερ στο πλαίσιο βάσης.
Ε: Ποιες πιστοποιήσεις πυρασφάλειας συνοδεύουν τα υλικά φυλλώματος;
Α: Τα υλικά φυλλώματος PVC και PE συμμορφώνονται με τα πρότυπα επιβράδυνσης πυρκαγιάς NFPA 701 και DIN 4102-B1, με αναφορές δοκιμών διαθέσιμες για εγκρίσεις τοπικής δημοτικής άδειας.
